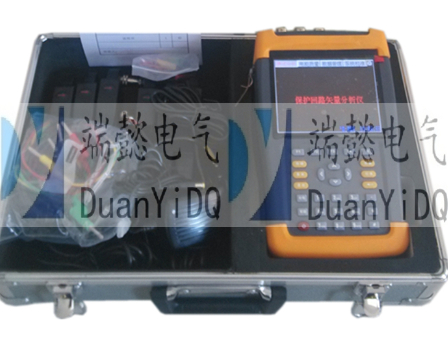

SDY-SL保護回路矢量分析儀
SDY-SL保護回路矢量分析儀集多功能于一身，具有多種測量功能，主要測量功能為：相位儀功能—校驗主變差動保護和母線差動的正確性；電參量測試儀功能—測試電力系統必要的參數；計量接線檢測儀功能—對三相三線電能計量接線檢進行檢測；諧波含量測試功能—現場測試電壓和電流的諧波含量；示波器功能—顯示柱狀圖，做為簡單的示波器，用來觀察測試信號波形。SDY-SL保護回路矢量分析儀采用dsp交流采樣，可同時測量3路電壓和6路電流模擬量，儀器首創9通道矢量同屏顯示，人機對話界面友好；自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。
1、 三路電壓，六路電流矢量同屏顯示；對于差動保護裝置的測試只需一次接線即可完成六角圖的繪制，大大提高了工作效率；在空間小，接線困難的情況下，還可采用雙鉗法進行多次測量最終繪制出完整的六角圖。
2、 采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
3、 可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
4、 可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
5、 可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
6、 可進行現場被測信號的諧波分析，能分析出2－32次諧波的各次含量，自動計算出總諧波失真度。
7、 大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，觸摸硅膠按鍵使操作更舒適、手感更佳，寬溫液晶帶亮度調節，可適應冬夏各季。
8、 大容量鋰電池供電，連續工作長達6小時。
9、 用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲2000組以上的數據。
10、 可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
11、 具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
12、 體積小、重量輕，便于現場使用。
13、 預留USB接口，可用儀器來替代優盤等移動存儲設備。
2、 采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
3、 可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
4、 可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
5、 可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
6、 可進行現場被測信號的諧波分析，能分析出2－32次諧波的各次含量，自動計算出總諧波失真度。
7、 大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，觸摸硅膠按鍵使操作更舒適、手感更佳，寬溫液晶帶亮度調節，可適應冬夏各季。
8、 大容量鋰電池供電，連續工作長達6小時。
9、 用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲2000組以上的數據。
10、 可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
11、 具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
12、 體積小、重量輕，便于現場使用。
13、 預留USB接口，可用儀器來替代優盤等移動存儲設備。
1、輸入特性
電壓通道數量：3通道
電壓測量范圍：0~450V
電壓顯示位數：6位
電流通道數量：6通道
電流測量范圍：0~6A
電流顯示位數：6位
相位測量范圍：－180°～＋180°
諧波分析次數：2～32次
2、準確度
電壓：±0.3%
電流、功率：±0.5%
相角：±3°
諧波電壓含有率測量誤差：≤0.3％
諧波電流含有率測量誤差：≤0.5％
3、工作溫度：－15℃~ ＋40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、體積：250mm×160mm×60mm
7、重量：1.8Kg
