【端懿電氣】50A直流電阻測試儀的測量方法
一、目前測量直流電阻的方法及存在的問題:
目前測量直流電阻的方法有電橋法和電壓降法兩種。電橋法是用單臂電橋或雙臂電橋進行測量，這種方法可以直接讀取數據，準確度較高，電壓降法是對每相繞組進行直流電阻的測量，然后利用測量數據，計算得出線圈的直流電阻。在不具備電橋的地方，一般采用這種測量方法。這種方法的主要缺點是需要較長的時間才能測到準確值。
由于變壓器鐵心的磁導率很高，需要幾十分鐘甚至更長時間，才能測出直流電阻的準確值。這無疑不符合當今快節奏、高效率的工作方式。
二、三相繞組同時加壓法測量直流電阻:
用電壓降法測量直流電阻需要很長的時間才能獲得準確值，主要由于線圈中通入的電流在變化過程中，在高導磁率的鐵心中產生磁通，致使L增大。若使磁通減少，也就降低了L值，則電流變化的時間便減小。在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻，可以達到此目的。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵心柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵心中的合成磁通近似為零。這使電感值L大為減小，因此時間常數τ也就降為最低，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。
三、結論:
三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵心中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。

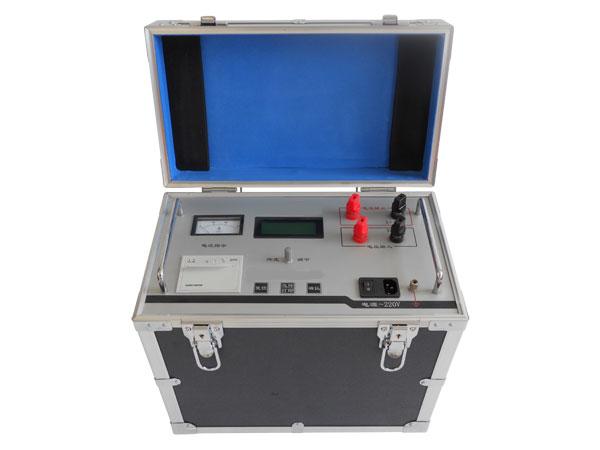

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，上海端懿電氣科技有限公司開發了直流電阻快速測試儀(以下簡稱直阻儀)。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。本直流電阻快速測試儀符合DL/T845.3-2004與國家標準GB6587《電子測量儀器環境試驗總綱》及GB6593《電子儀器質量檢定規則》的要求。
